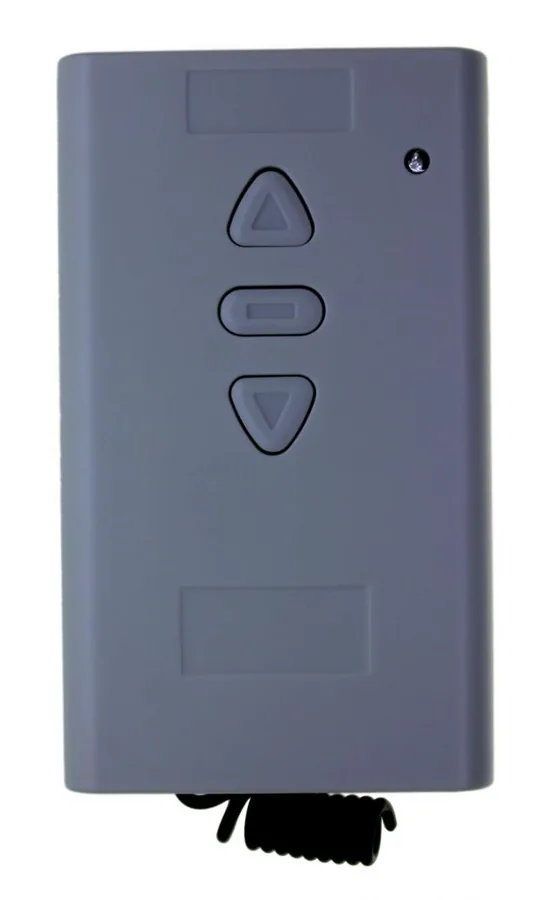

Блок управления универсальный RINDY CXCV-2 (ворота, роллеты, освещение, электрозамки, электроприводы, электродвигатели)

890,00 руб
Кол-во: - +
Наличие: Есть в наличии

Описание "Блок управления универсальный RINDY CXCV-2 (ворота, роллеты, освещение, электрозамки, электроприводы, электродвигатели)"

Блок управления с приёмником CXCV-02

Устройство управления предназначено для дистанционного и стационарного управления:

  • электрозамками;
  • электроприводами гаражных ворот;
  • электроприводами солнцезащитных маркиз, оконных и дверных роллет;
  • освещением в помещении;
  • а также для совмещения пультов с приводами других фирм и автоматизации различного рода приборов.
Пошаговое управление:
  • с пульта ДУ: «открытие» - «стоп» - «закрытие» - «стоп»;
  • с выключателя: «открытие» - «стоп» - «закрытие» - «стоп».
Преимущества:
возможность подключения внешних приемников любых производителей;
наличие встроенного приемника для пультов;
максимально высокая надежность;


I. Основные технические показатели

Рабочая температура: -40 - + 80

Частота:  433MHz

Мощность: ≤10A

Напряжение: 90- 220В

Размер: 100 × 61 × 29,5 мм

Память: 500 пультов.



ИНСТРУКЦИЯ

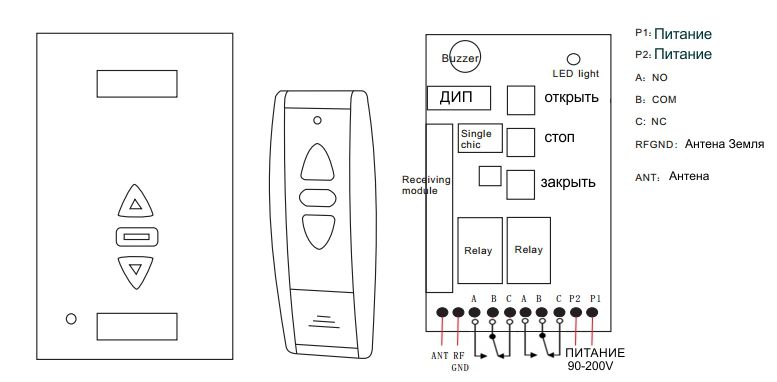

Программирование пультов в блок управления:

Одновременно нажмите кнопку «Вверх» и «Вниз» примерно на 1 секунду, светодиод загорится, а зуммер издаст три коротких сигнала. Отпустить обе кнопки, блок управления готов к программированию пультов.

Нажмите кнопку на программируемом пульте, если пульт записался, то зуммер издаст два коротких сигнала.

Если вы не успеете нажать кнопку на пульте в течение 5 секунд, зуммер издаст 5 коротких сигнала, это означает, что блок управления вышел из режима программирования.



В блок управления можно записать до 500 пультов одинакового типа.

Тип пультов устанавливается ДИП-переключателями (см. таблицу 3)



Удаление пультов из блока управления:

Если одновременно нажать кнопки «Вверх» и «Вниз», на 5 секунд блок управления  войдет в режим удаления, и все сохраненные коды будут удалены.

зуммер издаст один длинный сигнал, а затем память очистится, и светодиодный индикатор погаснет.

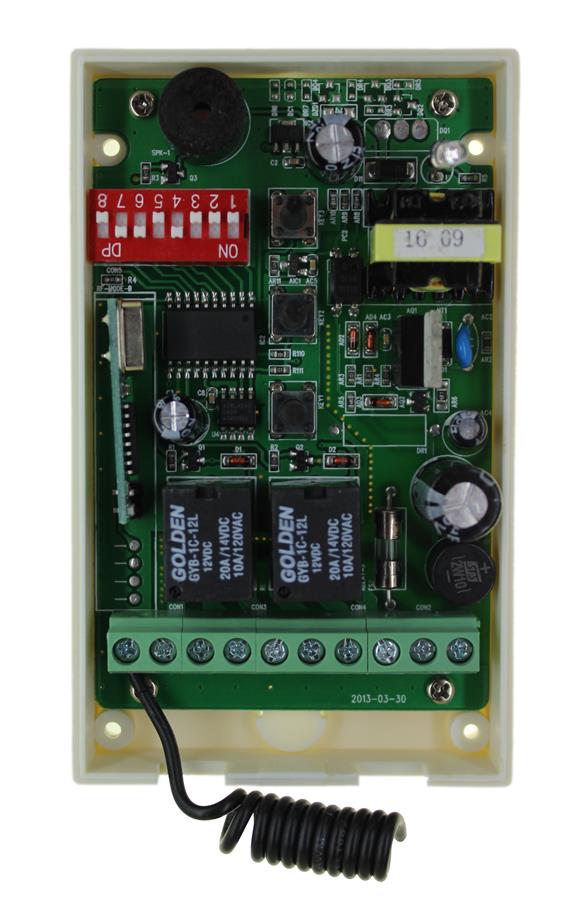

ДИП-переключатели подписаны: 1, 2, 3, 4, 5, 6, 7 и 8



1.      Функции переключателей 3, 4, 5:



1 - ON0  - OFF



                 ДИП



Режим

3

4

5

Работает как импульсный переключатель, оба реле. Можно использовать вместо внешнего приемника

0

0

0

Можно включить оба реле одновременно, выключаются той же кнопкой какой включили, но можно выключить оба реле кнопкой "СТОП"

0

1

0

Переключает реле попеременно один выключается, другой включается, не работают одновременно.
Выключаются кнопкой "СТОП"

0

0

1

Режим для использования с временной задержкой, оба реле включаются и работают с временной задержкой не зависимо друг от друга (см. таблицу 2) 0 1 1
  Переключает реле попеременно один выключается, другой включается, не работают одновременно, но можно отключить той же кнопкой, которой включен.
Выключаются и кнопкой "СТОП"

1

X- не важно в каком положении
X- не важно в каком положении



2. Время задержки 12

1 - ON0  - OFF



                     ДИП

Время

задержки

1

2

1 сек

0

0

3 сек

1

0

10 сек

0

1

30 сек

1

1









4. Режимы выбора кодировки приемника678

1 - ON0  - OFF

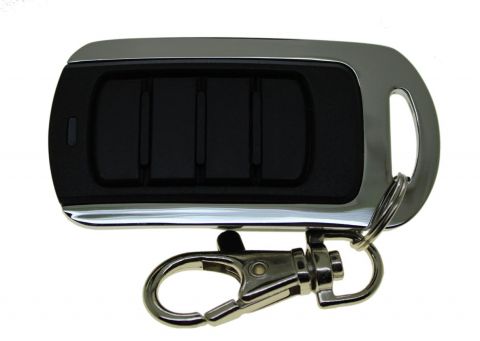

Хорошо работает с нашими пультами Rindy CX-FX





                   ДИП

ТИП

КОДИРОВКИ

6

7

8

Receive 1527
код для пультов Rindy CX-FX

0

0

0

Receive2262

1

0

0

Receive 6P20B

0

1

0

301-simple

0

0

1

301-normal

1

1

0










Радиоприемник для ворот, шлагбаумов Doorhan, Nice, Came, BFT, Hormann, Apollo
