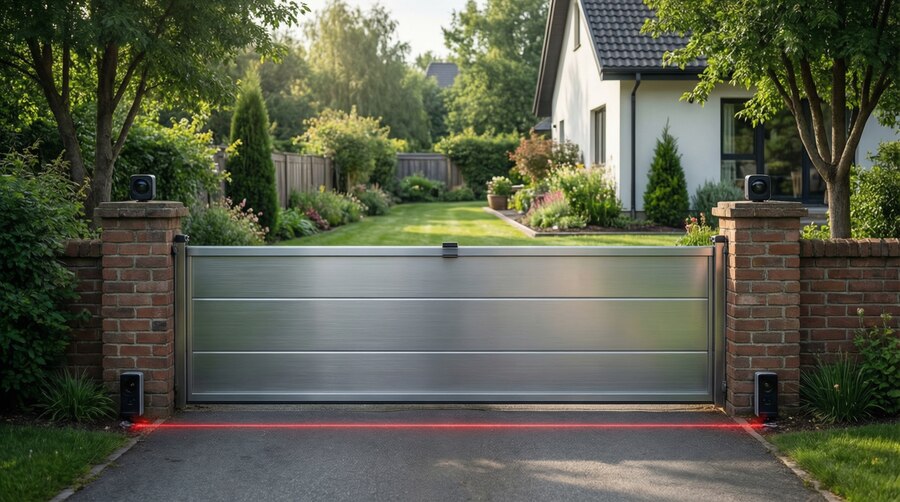

Фотоэлементы — главный датчик безопасности автоматических ворот и шлагбаумов: невидимый инфракрасный луч поперёк проёма. Пока луч перекрыт машиной или человеком, автоматика не даст створке закрыться. Разберём, куда их ставить, как подключать к блоку управления и какие ошибки чаще всего превращают «поставили фотоэлементы» в «ворота перестали закрываться».

Как это устроено

Комплект — это пара: передатчик (TX) светит инфракрасным лучом, приёмник (RX) его ловит. Пока луч доходит до приёмника, контакт его реле замкнут (NC — нормально закрытый). Луч перекрыли — контакт размыкается, и блок управления останавливает закрытие или отправляет створку обратно. На открытие фотоэлементы, как правило, не влияют — логика безопасности работает именно на закрытии.

Куда ставить

Высота — 50-60 сантиметров от земли. Это не случайная цифра: на такой высоте луч ловит и бампер легковой машины, и ребёнка, и крупную собаку. Выше — луч пройдёт над низким капотом, ниже — начнёт цеплять снег и мусор.

Передатчик и приёмник ставят строго друг напротив друга на столбах или стенах проёма. Запас по несоосности у большинства моделей небольшой, поэтому крепим жёстко: играющий на ветру столбик — это «ворота глючат в плохую погоду».

Приёмник по возможности ориентируем так, чтобы в объектив не било низкое солнце: прямая засветка «ослепляет» его, и ворота начинают жить своей жизнью на закате или рассвете.

Для распашных ворот, открывающихся наружу, часто ставят две пары: одну в проёме, вторую снаружи — в зоне движения створок.

Подключение к блоку управления

Питание — обычно 12-24 В (смотрим клеммы питания аксессуаров на блоке). Передатчику хватает двухжильного провода: ему нужно только питание. Приёмнику нужен четырёхжильный: две жилы на питание, две — на сухой контакт реле.

Контакт реле приёмника заводим на клеммы безопасности блока управления. Подписаны они у всех по-разному: PHOTO, FOTO, PH или SAFETY, вторая клемма — обычно GND или COM. Точную схему смотрим в инструкции к своему блоку.

Самое важное — перемычка. С завода клеммы фотоэлементов на блоке замкнуты перемычкой. Подключаете фотоэлементы — перемычку снимаете. Не ставите фотоэлементы вовсе — перемычка обязана остаться на месте, иначе блок решит, что луч перекрыт, и откажется закрывать ворота.

Если на самих фотоэлементах есть селектор режима NO/NC — ставим NC.

Проверка после монтажа

Сначала юстировка: у большинства пар на приёмнике есть светодиод, показывающий уверенный приём. Двигаем корпус, пока сигнал не станет стабильным, и только после этого затягиваем крепёж.

Потом боевой тест: даём команду на закрытие и перекрываем луч рукой или предметом. Створка должна остановиться или пойти обратно. Проверяем предметом, а не машиной.

Типичные ошибки

1. Перемычка на блоке не снята. Фотоэлементы подключены, светятся, но автоматика их не видит: ворота закрываются, даже когда луч перекрыт. Самая опасная ошибка из всех.
2. Перемычка снята, а фотоэлементы не подключены или остались без питания. Ворота открываются, но не закрываются. Это вообще самая частая причина жалобы «ворота перестали закрываться»: грязь на линзе, паутина, сбитая юстировка, отвалившийся провод — начинать поиск всегда с фотоэлементов.
3. Несоосность. Работает через раз, «глючит в ветер».
4. Грязь, снег или конденсат на линзах.
5. Низкое солнце в объектив приёмника.
6. Перепутаны NO и NC.
7. У беспроводных передатчиков — севшая батарейка: луч пропадает, ворота не закрываются. Менять раз в год-два, не дожидаясь.
